巖棉制品的熱荷重收縮溫度的含義是什么？

巖棉制品的熱荷重收縮溫度的含義是什么？

巖棉制品的熱荷重收縮溫度是衡量巖棉制品耐高溫能力的指標。其含義是在規(guī)定的升溫條件下，試件承受恒定載荷，厚度收縮率為10%時所對應(yīng)的溫度值。試樣：為直徑47 ~ 50mm，厚度50 ~ 80mm的圓柱體，恒定載荷：為490Pa，升溫速度：開始加熱時升溫速度（5℃/min），當(dāng)溫度升到達比預(yù)定的熱荷重收縮溫度約低200℃時，升溫速率為3℃/min。

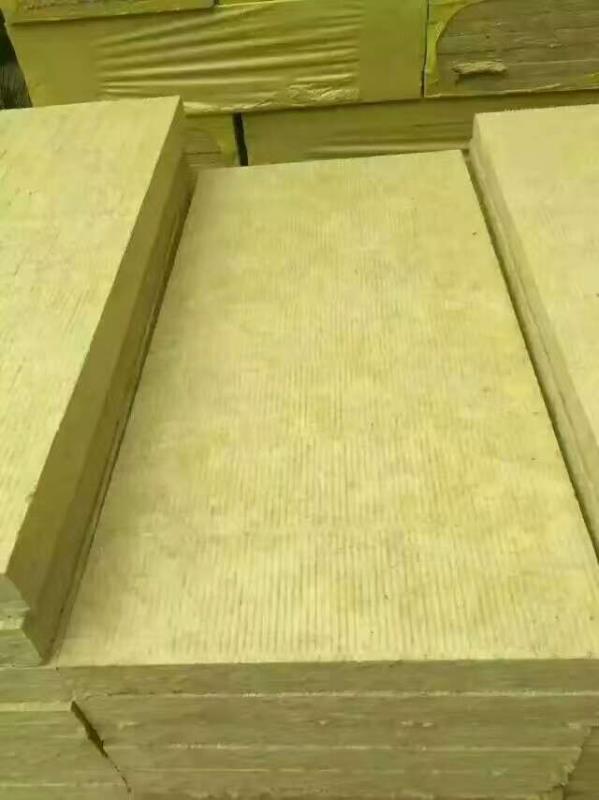

河南巖棉板巖棉制品為何需要防潮？

巖棉是一種無機纖維棉，其吸水率非常大。而一旦巖棉被水浸濕，其導(dǎo)熱系數(shù)會大幅度上升，機械強度明顯降低，尺寸顯著變化，完全保溫功能和喪失使用功能。因此，巖棉制品為了保證良好的保溫功能、穩(wěn)定的機械強度和很小的尺寸變化率，必須做好防潮處理。通常，為提高巖棉的防潮性能，是在巖棉纖維中摻加憎水劑，使巖棉的增稅率達到大于98%，質(zhì)量吸濕率小于5-10%。

河南巖棉板巖棉老化期限有多長？老化癥狀是什么？

理論上說，巖棉纖維屬無機纖維是不會老化的。而實際中的巖棉制品中，除巖棉纖維外，還添加了一定量的酚醛樹脂和憎水劑。這些有機物在使用中，會發(fā)生不同程度的老化，導(dǎo)致巖棉制品使用功能的喪失---老化。巖棉制品的憎水劑老化是憎水膜的破壞，導(dǎo)致制品的憎水率降低；而酚醛樹脂老化現(xiàn)象是粉化，這將導(dǎo)致制品的強度出現(xiàn)明顯下降。但目前對于不同配方酚醛樹脂和憎水劑的老化時間還沒有一個公認的時限。
